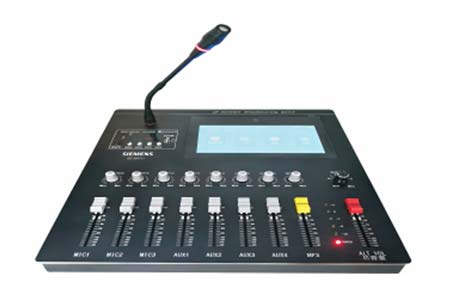

产品概述
本产品是一款IP网络音频采集终端，采用共网设计理念，无需单独布线，安装简便。设备基于嵌入式计算机技术与DSP音频处理架构，支持将模拟音频信号实时采集并传输至IP网络广播系统中的任意终端。配备7英寸电容触摸屏，支持本地呼叫广播与对讲操作，适用于机房、广播站、控制室等场景，可作为IP网络广播系统的核心音频入口设备。

核心特性
1、设计与安装：采用共网设计理念，利用现有网络基础设施，无需额外布线，安装简便；专业化结构设计，既可置于桌面使用，也可安装于19英寸标准机柜。
2、处理架构：基于嵌入式计算机技术与DSP音频处理技术，运行稳定，音频处理高效。
3、音频采集：内置音频采集编码模块，可将模拟音频采集并传输至IP网络广播系统中的任意终端，音频采集延时＜100ms；支持本地U盘音频文件采集播放，可实现播放、暂停、停止、上一曲、下一曲等播放控制功能。
4、触摸屏与广播控制：配备7英寸电容触摸显示屏，支持触摸式呼叫广播及发起对讲；支持呼叫单个/多个终端、单个/多个分区及全区广播；显示屏可显示终端与分区列表，支持一键启动采集，亦可一键全区采集。
5、音频接口：输入接口：3路平衡式话筒输入，4路立体声线路输入；输出接口：1路音频输出；话筒输入采用平衡输入设计，带麦克风灯环供电，可直接插入麦杆进行采集讲话，无需外接鹅颈麦克风。
6、调节与指示：每路输入配备独立的高低音电位器调节，采用60mm推杆调节每路电平大小；内置3W监听喇叭，监听音量通过60mm推杆可调；配备6个LED指示灯，实时显示采集音量大小及输出电平状态。

技术规格
网络与协议
网络协议 TCP/IP、UDP、ARP、ICMP、IGMP、HTTP、FTP

音频参数
音频采样率 8 kHz – 44.1 kHz，16 bit
传输码率 8 kbps – 320 kbps
采集延时 ＜ 100 ms

音频接口
话筒输入 3路（平衡输入，带麦克风灯环供电）
线路输入 4路（立体声）
音频输出 1路
监听扬声器 内置3W

调节与控制
电平调节 60mm推杆 × 6
监听音量调节 60mm推杆 × 1
音色调节 高低音电位器（每路独立）
电平指示 6路LED指示灯

显示
屏幕尺寸 7英寸
触摸类型 电容式

电源与环境
设备电源 AC 220V / 50Hz
工作温度 -10℃ ～ 70℃
工作湿度 ≤ 90% RH（无结露）
