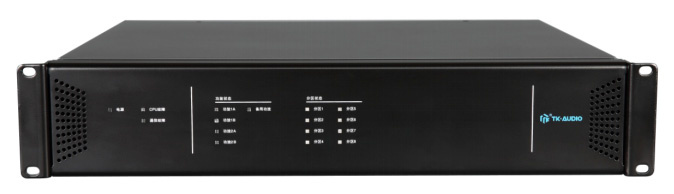

8分区扩展器是本系统的分区管理设备，用于扩展系统扬声器线路数量及相关接口，监控其所连接设备工作状态，并执行主控制单元的操作指令。8分区扩展器可以扩展8个扬声器分区（16条扬声器线路）、8个干接点输入接口和8个干接点输出接口，可连接外置功率放大器来驱动所有连接的扬声器，并支持功率放大器备份功能。

产品特点

· 具有两个音频通道，可同时播放两种音源；

· 可扩展8个扬声器线路，每个扬声器线路具有两组输出接口；

· 具有8个干接点输入接口；

· 具有8个干接点输出接口；

· 最多可连接4台外部功率放大器和1台备用功率放大器；

· 具有灵活的功放备份功能，一台备用功放可以对一个可配置的设备组中所有功放进行备份；

· 具有故障检测功能，能够监控CPU故障、功率放大器或通信线路等故障；

· 两个音频通道输出音量可独立设置；

· 支持三线制和四线制音量控制器；

· 支持联机工作和单机工作两种模式；

· 具有一个线路输入接口，可在单机模式或主控制单元CPU故障情况下使用；

· 具有直流电源输出接口，可以为外部模块供电，如音量控制器；

系统最多可扩展15台8分区扩展器。

参  数	数  值
电源电压	AC220-240V，50/60Hz
保险	T2AL 250V
电源消耗	35W
线路输入
输入信号	1V（0dBV）
输入阻抗	10 KΩ
频率响应	80Hz-18KHz，±3dB
信噪比	>80dB，A计权
音频输出
音频输出通道	通道1、通道2
输出信号	1V（0dBV）
失真度	<0.1%
功放控制接口
通道数量	3个（通道1、通道2和备用功放）
输出信号	2V
失真度	<0.1%
控制信号	自检信号、功放故障信号和省电控制信号
扬声器线路
输出通道数	8路（具有A和B两组输出）
最大输出负载功率	500W
触发输入/输出
触发输入端口	8路通用输入（可监控）
触发输出端口	8路通用输出（NO、NC和COM）
输出端最大工作电压	AC 250V/DC 30V
输出端最大工作电流	2.5A
其它指标
直流电源输出	24V/1A
工作条件
环境湿度	< 95%，无凝结
工作温度	-10°C~+55°C（14°F至+131°F）
存储温度	-40°C~+70°C（-40°F至+158°F）
规格
产品尺寸（宽×高×深）	483.4 mm×88 mm ×403 mm
包装箱尺寸（宽×高×深）	580mm×235mm ×552mm
净重	7.6Kg
毛重	10.4Kg
