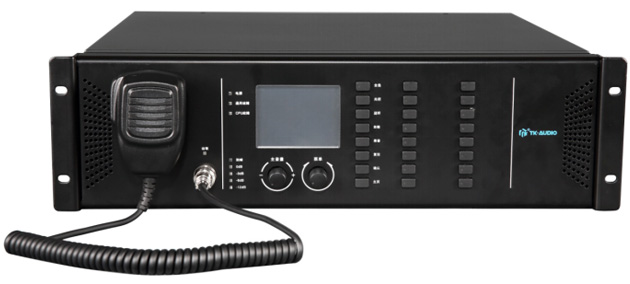

AS-82MCU主控制单元

   产 品 说 明

主控制单元是系统的核心管理设备,用于管理系统中所有的设备,监控系统所有设备工作状态,并执行各种广播操作。主控制单元集音源存储、播放、分区控制、监听、定时、故障诊断等功能于一体,并内置500W数字功率放大器,可连接8个扬声器回路,既能独立工作满足小型广播应用的需要,也能连接分区扩展器增加分区数量,满足更大规模应用的需要。

产品特点

· 可管理系统所有设备,实现公共广播各种功能;

· 具有LCD显示屏,用于查看系统状态及进行一些参数设置操作;

· 支持单音频通道和双音频通道模式;

· 可连接8个扬声器线路,每个线路最大功率可达500W;

· 内置500W数字功率放大器,并且可以连接外置功率放大器;

· 具有灵活的功放备份功能,通过配置,一台备用功放可以对系统中所有主功放进行备份;

· 内置1GB Flash存储器和8GB SD卡,用于储存音频文件、录音文件、配置数据、日志文件等;

· 具有2路辅助音频输入接口和1路话筒/线路输入接口;

· 可选配受监控的手持话筒,用于公共广播;

· 数字音量控制,可灵活设置输入、输出音量;

· 具有255种广播优先级,可根据需要灵活设置;

· 具有监听功能,可监听系统两个音频通道正在播放的内容;

· 具有临时录音功能;

· 具有故障诊断功能,能够监控CPU故障、功率放大器和网络连接等故障;

· 具有10路可监控的干接点输入和8路干接点输出接口;

· 支持三线制、四线制音量控制器;

· 可通过干接点或RS-485接口与第三方系统集成;

· 可连接分区扩展器,增加分区数量;

· 可连接远程呼叫站,对系统进行广播操作;

· 内置标准配置,安装后可直接使用,必要时可通过软件配置系统功能。

参  数

数  值

电源电压

AC220-240V,50/60Hz

保险

T10AH 250V

电源消耗

<760W

话筒



输入灵敏度

-59±3dBV

频率响应

100Hz -14KHz,±3dB

信噪比

>50dB,A计权

辅助音频输入


接口数量

2个

输入信号

1V(0dBV)*

输入阻抗

10 KΩ

频率响应

50Hz-18KHz,±3dB

信噪比

>80dB,A计权

话筒/线路输入


输入灵敏度

5mV/1V,可设置

输入阻抗

20 KΩ

频率响应

50Hz-18KHz,±3dB

信噪比

>80dB,A计权

幻象电源

DC 24V,通过开关设置

音频输出


音频输出通道

通道1、通道2和录音

输出信号

1V(0dBV)*

失真度

<0.1%

内置功率放大器



最大输出功率

500W *

输出信号

100V,对应CH1A

频率响应

50Hz-18KHz,±3dB

失真度

<0.1%

功放控制接口


通道数量

3个(通道1、通道2和备用功放)

输出信号

2V*

失真度

<0.1%

控制信号

自检信号、功放故障信号和省电控制信号

扬声器线路


输出通道数

8路(具有A和B两组输出)

最大输出负载功率

500W

触发输入/输出


触发输入端口

10路通用输入(可监控)

触发输出端口

8路通用输出(NO、NC和COM)、“故障”输出、“火警”输出

输出端最大工作电压

AC 250V/DC 30V

输出端最大工作电流

2.5A

其它指标


直流电源输出

24V/1A

监听扬声器

2W/8Ω

以太网接口

10M/100M

存储空间

1GB Flash存储器和8GB SD卡

工作条件


环境湿度

< 95%,无凝结

工作温度

-10°C~+50°C(14°F至+122°F)

存储温度

-40°C~+70°C(-40°F至+158°F)

规格


产品尺寸(宽×高×深)

483.4 mm×132.5 mm ×420 mm

包装箱尺寸(宽×高×深)

580 mm×279 mm ×552 mm

净重

11.75 Kg

毛重

14.85 Kg

注:标*的参数误差范围小于±5%。
