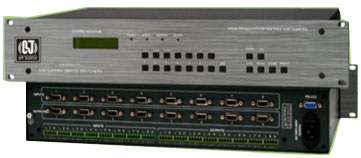

视频:

增 益：0 dB

带 宽：350MHz (-3dB),满载

多通道对一通道串扰和： -60dB @10 MHz，-39dB @100 MHz

切换速度： 200 ns(最长时间)

信号类型：VGA

视频输入:

接 口： 15-pin HD母接口

信号强度：VGA（电脑信号）；

最小/最大电平模拟信号：0.5V ~ 2.0V p-p

阻 抗： 75 Ω

回 波 损耗： <-40dB@5MHz

水平频率响应： 15 kHz ~ 145 kHz

垂直频率响应： 30 Hz ~ 170 Hz

最大直流偏置误差： 15mV

视频输出:

接 口： 15-pin HD母接口

最小/最大电平： 2.0V p-p

阻 抗：75 Ω

回波损耗： <-40dB@5MHz

直流补偿：最大±5mV

同步信号:

输入/输出信号类型： VGA

输入电平： 0.5V- 5.0V p-p,: 4.0V p-p正常

输出电平： AGC-TTL: 5Vp-p, unterminated

输入阻抗：510 Ω

输出阻抗： 75 Ω

最大传输延时： 水平:90ns 垂直:160ns

最大上升/下降时间： 4ns

极 性： 正或负（与输入完全一致）

音频信号

输入/输出接口

凤凰头接口

增 益

0 dB

频率响应

20 Hz ~ 20 kHz,

总谐波失真 噪声

0.03% @ 1 kHz（额定电压下）

信噪比（S/N）

>90dB

立体声分离度

>80dB @ 1 kHz

色度亮度干扰

<-80dB@1 kHz，满载

共态抑制比（CMRR）

>75dB @: 20 Hz ~ 20 kHz

信号类型

立体声

阻 抗

输入：>10 kΩ，输出：50 Ω

最大输入电平

+19.5dBu

增益误差

±0.1dB

最大输出电平

+19.5dBu

控制种类:

串行控制接口： RS-232, 9-针母D型接口

波特率与协议： 波特率：9600,数据位：8位, 停止位：1,无奇偶校验位

串行控制口结构： 2 = TX, 3 = RX, 5 = GND

规格:

电 源： 220VAC, 50/60 Hz

温 度： 储存、使用温度: -20° ~ +70°C

湿 度： 储存、使用湿度:10% ~ 90%

机箱尺寸： 482.6(L)X266(W)X88.1mm(H)

产品重量： 3.7kg
