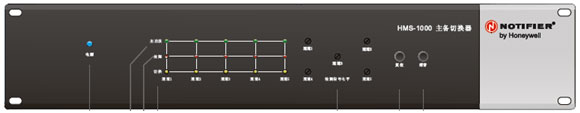

主备功放切换器

   产 品 说 明



功能描述:

1) 可连接5台主功放和一台备用功放;

2) 本机能够自动检测功放故障状态,并将最先发生故障的主功放信号切换

3) 至备用功放,其余只通过指示灯显示故障状态;

4) 本机检测到功放故障时,能够自动发出警告提示音;

5) 本机具有三种指示灯指示功放状态:工作正常、发生故障、切换备用功放

6) 具有设置功能,可以设置为一主一备,二主一备,三主一备,四主一备,

7) 五主一备.可以设置主功放故障恢复正常后自动切换回主功放.

主要参数:

1) 最大连接主功放数量5台,备用功放1台;

2) 输入电压:DC24V±10%


主通道组数

5组(CH1 ~ CH5)

备用通道

1个

通道切换能力

150V/20A,音频信号

信号输入口参数

0.775V (0 dB), 10k ohms(Ω),不平衡

信号输出口参数

0.775V (0 dB), 10k ohms(Ω),不平衡 注:音量调至最大时

巡回检测周期

20mS,巡回检测30次

信号输入口

InPUT(CH1 ~ CH5)

环接信号输出口

OUTPUT(CH1 ~ CH5)

联接主功放输入口

INPUT(CH1 ~ CH5)

联接备用功放输入口

OUTPUT(SPARE)

联接主功放输出口

MAIN AMPLIFIER(CH1 ~ CH5)

联接备用功放输出口

SPARE AMPLIFIER

扬声器接口

SPEAKER OUTPUT(CH1 ~ CH5)

功能控制

复位键一个,警音键一个,音量调节五个,设置拨码开关一个(4位)

指示灯

电源,(通道1-通道5)正常工作指示灯,(通道1-通道5)故障状态

指示灯,(通道1-通道5)切换状态指示灯.

保护

AC FUSE×0.5A×1

电源线

(3×0.5mm2)×1.5M (标准)

电源

DC 24V

电源消耗

20~25W

机器尺寸

89(H)×483(W)×350(D) mm

包装箱尺寸

145(H)×520(W)×435(D) mm

净重

6.9kg

毛重

8.1kg
