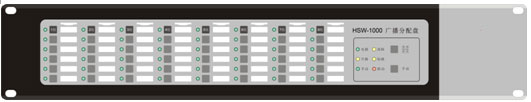

系统内分配盘

   产 品 说 明



主要性能:

1) 2N线方式,每路两根线,输出切断后不会有广播串音干扰现象;

2) 每个区一个按键,每次按键有键音提示;

3) 设有8个分组按键,默认对应1#~5#、6#~10#、11#~15#、16#~20#、21#~25#、26#~30#、31#~35#和36#~40#区域。分组键可快捷实现应急广播到指定广播区域的接通和切断,分组按键对应的分区可以通过设置修改;

4) 广播区域工作状态对应40个LED,可表征具体区域所处状态(停止广播,紧急广播,背景广播,短路故障,开路故障);另有5个LED指示本机处于不同功能或操作状态;

5) 应急广播控制输出有自动(RS485总线串行命令控制)和手动两种方式,手动优先。

6) 设有分区设置按键,可对所有广播区域线路进行检查(广播线路接有负载喇叭,无开路、短路现象)登记。执行后结果保存在EEPROM里长年有效,每次上电自动读取。

7) 具有背景广播功放输入功能,可以连接其他背景广播功放,系统默认是紧急广播功放和背景广播功放共用,通过长按分区设置按键,可以修改背景广播功放和紧急广播功放是否共用。

主要参数:

1) 可配接2块广播板,单块广播板分20个区域,最大可控区域40路,区域广播功率≤250W,每10个区最大功率应≤660W;

2) 可接4台功率放大器作为紧急广播,输入功率应≤2640W;

3) 外控串行接口为RS485:9600bps。

4) 控制接口:RS485信号

5) 功放故障和电源故障输入接口:干结点信号(短路信号)

6) 监听输入接口:AC 36V/30mA

输入信号

功放AC100V

功放输入接口

2组,背景广播功放输入和紧急广播功放输入

输入功放最大数量

4台,每组输入接口最多接4台功放,输入功率应≤1440W

最大分区数量

40区

分区最大功率

250W

扬声器回路检测

短路和开路检测

分组设置

8个可设置分组按键

外控串行接口

RS485:9600bps

控制接口

RS485信号

功放故障和电源故障输入接口

干结点信号(短路信号)

监听接口

AC 36V/30mA

工作方式

手动和自动

电源

DC24V

功耗

20-30W
